伦茨科技-智能额温枪方案技术特点


  1. 智能额温枪,包括手柄部、连接部和探头部,其特征在于,手柄部为侧面开口的中空的柱状结构,手柄部的中空结构内设置有能够放入电池的电池槽,手柄部的侧面开口处活动连接有电池仓盖,手柄部的上端连接连接部,连接部为中空柱状结构,连接部侧面设置有显示屏和指纹识别按钮,连接部内部设置有控制模块和存储模块,连接部上端连接探头部,探头部包括限位管、探头保护罩和红外探头,红外探头设置于连接部上表面,红外探头由探头保护罩罩住,探头保护罩外围设置有限位管,限位管为管状结构,限位管的高度高于探头保护罩的高度,红外探头、指纹识别按钮均连接至控制模块的输入端,控制模块的输出端连接存储模块和显示屏,控制模块的电源端连接电池。
  2. 智能额温枪,其特征在于,连接部上嵌有环境温度传感器,环境温度传感器连接控制模块的输入端。
  3. 智能额温枪,其特征在于,连接部上开有通孔,连接部内部设置有蜂鸣器,蜂鸣器连接控制模块的输出端。
  4. 智能额温枪,其特征在于,探头保护罩为透明树脂材质。
  5. 智能额温枪,其特征在于,连接部上设置有数据接口,数据接口连接存储模块,数据接口为mini USB接口、micro USB接口、type-C接口中的任意一种。
  6. 智能额温枪,其特征在于,指纹识别按钮能够识别接触按钮表面的手指指纹从而判定当前使用者身份。
  7. 智能额温枪,其特征在于,限位管高度为5cm~10cm。

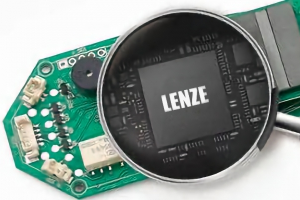

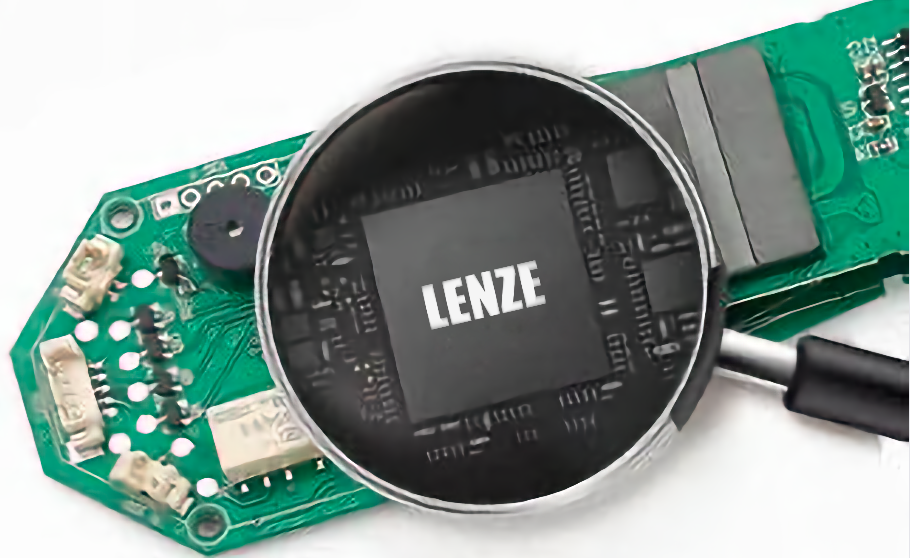

伦茨科技单芯片集成额温枪方案


采用ST系列DSP单芯片

封装:LQFP64pin

CPU:High performance 32Bit RISC

MCU主频:120MHZ

ADC:24bit高精度处理器

工作电压:2.2~5.5V 宽电压

ROM:512k Flash

通信接口:UATR、SPI、IIC

优势:

  • 24bit ADC高精度处理器
  • 高集成,极简外围:1颗三极管+18颗阻容
  • 无需运放IC,屏驱动IC,升压IC,晶体
  • 内置RTC时钟
  • AES/DES/SM4硬件加密
  • 全时区校准
  • AI补偿算法
  • 支持各类模拟/数字 sensor,支持各类点阵屏,断码屏,数码管(全集成SOC,无需外置驱动IC,电源电路)
  • 支持32组储存记忆,支持三色背光显示,可选择摄氏度℃/华氏度℉

智能额温枪方案
