蓝牙技术|伦茨科技ST17H65蓝牙BLE5.2芯片实现蓝牙Mesh智能照明


蓝牙Mesh照明可以满足日常家庭需求。因为单个设备的故障不会影响系统的整体通信和使用。它的低功耗和大规模设备容量可满足商业照明要求,因此我们认为它是用于智能建筑,智能社区,智能产业和智能城市的理想照明解决方案。

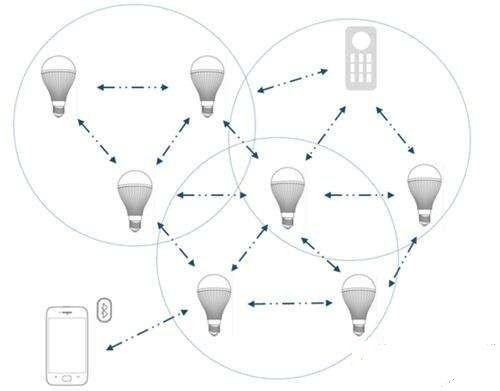

多对多设备网络超出了传统蓝牙连接的限制

蓝牙Mesh优化了网络泛洪通信机制,以容纳多个节点,同时保持良好的通信性能。并且,由于可以在这些节点之间执行信息的中继,因此该系统可以避免由于单点故障而导致的通信中断,从而使其适用于商店,教室,停车场等的大型集群式商业照明。

低功耗可实现大规模的设备网络

连接到蓝牙Mesh时,连接到网络的多个节点的稳定性仍然很高。因此,当有更多设备连接到家庭蓝牙Mesh时,其优势将更加明显。

蓝牙Mesh易于构建,用户体验更好

只需打开蓝牙,在手机应用程序中搜索设备,然后当手机在其网络中找到蓝牙Mesh设备时,该设备即可自动连接到网络。这种方便的操作模式更符合当前消费者的使用习惯。在实际家庭场景中,无需额外的网关配置即可进行联网,从而进一步降低了使用门槛和成本。

成本低

在商业场景中,高度集成的系统级芯片意味着更少的芯片外组件以及更低的材料成本(就芯片级执行而言)。同时,全球范围内大量蓝牙设备的出货量进一步降低了芯片和整体解决方案的成本,从而允许更多智能设备连接到蓝牙生态系统。

伦茨科技蓝牙Mesh灯控方案,采用ST17H65蓝牙BLE5.2芯片,通过分布式Mesh组网,实现无线/遥控系统对照明设备进行动态控制。用户既可直接使用App近距离控制灯组,也能通过网关远程发布指令,两种方式均能实现多达65000个光源自组网络,具有快速响应、极致节能、最佳光照的特点,是领航未来的全新智慧照明方案。

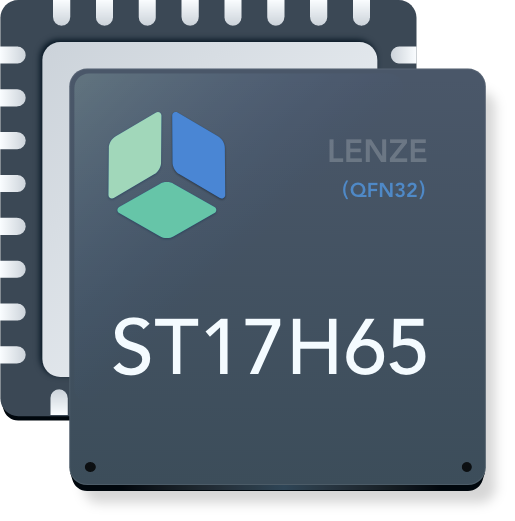

ST17H65蓝牙BLE5.2芯片参数

ST17H65蓝牙BLE5.2芯片是伦茨科技最新推出的蓝牙BLE芯片, 具有512KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的Mesh自组网应用。包括多节点的控制,以及一主多从的同时工作。

ST17H65有23 x GPIO,6 x PWM,-103dBm @BLE 125Kbps,-97dBm@BLE 1Mbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流4.7mA,MCU的功耗<60uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。


蓝牙Mesh

蓝牙BLE

智能照明

芯片:ST17H65

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:ARM®Cortex™-M0 32位处理器

存储器:512KB in-system flash memory

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:4mA

发射电流:4.7mA

封装:QFN32

开发套件:ST17Hxx开发套件
