蓝牙技术|伦茨科技ST17H66蓝牙BLE5.2芯片助力蓝牙信标市场


蓝牙资产跟踪可能是实时定位系统最流行的应用程序。它与室内导航/寻路非常相似,只不过是关注跟踪移动的对象,因此它是一个以网络为中心的应用程序(即,对象是由系统跟踪的,并且对象通常不知道其位置)。两种应用程序中使用的技术也很相似,而且常常相同。

蓝牙技术作为无线定位技术

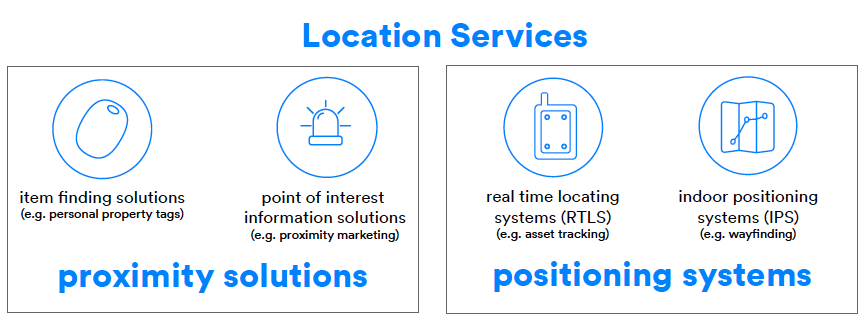

支持 RTLS 解决方案出货量的快速增长,蓝牙技术有助于跟踪资产和人员,无论是在仓库中定位工具和人员,还是在医院中定位医疗设备和患者。蓝牙 IPS 也迅速成为室内导航解决方案的标准,帮助游客在复杂的设施中找到自己的路。79% 的蓝牙定位服务实施包括室内导航。

低功耗蓝牙

低功耗蓝牙是资产追踪应用中最流行的无线技术之一。在资产跟踪应用程序中使用低功耗蓝牙的一些最重要的好处包括:

  • 低功耗
  • 低成本
  • 支持大规模部署

蓝牙低功耗解决方案的一些缺点包括来自相同频谱中其他信号的潜在干扰以及依赖RSSI的系统的中等精度。

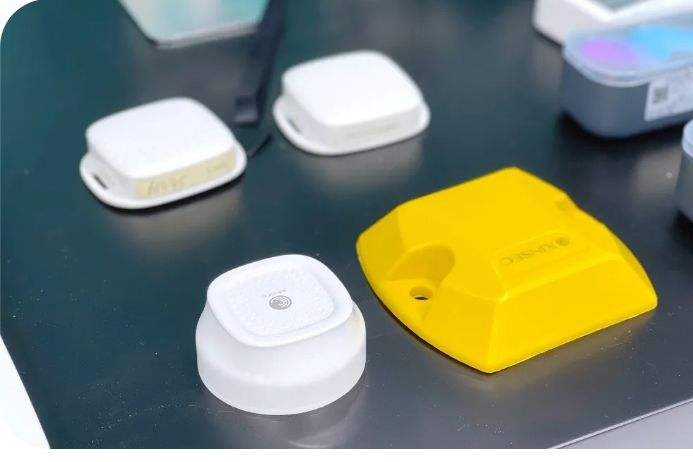

蓝牙信标通常用于资产跟踪系统。该实现涉及将定位器设备安装在设施内的特定区域中,以接收由附加到不同资产(用作蓝牙信标)的标签发送的信号。信标发送给范围内每个定位器的数据包的接收信号强度指示器(RSSI)被报告给后端服务器。后端服务器知道所有定位器设备,并且可以利用RSSI信息来确定设施内蓝牙信标(资产标签)的大概位置。

在2019年,蓝牙标准规范的版本5.1中引入了一项新的令人兴奋的功能,称为蓝牙® 方向查找。这项新功能使低功耗蓝牙设备可以根据离场角(AoD),到达角(AoA)或两者来显着提高蓝牙设备的定位精度。

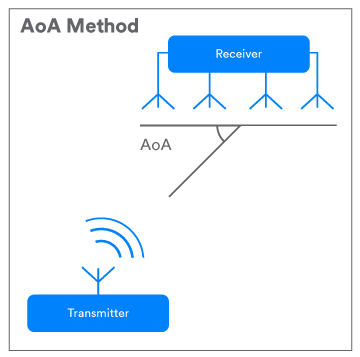

对于资产跟踪,AoA是更合适的技术。在这种情况下,一个设施中会安装多个定位器设备(接收器)。每个定位器都有一个天线阵列,用于确定从采用单个天线的蓝牙信标(资产标签)接收的信号的到达角。然后,将RSSI以及AoA信息一起用于确定信标的更精确定位。然后通常通过Web界面(通过后端服务器)将资产的位置报告给资产跟踪系统的用户。

伦茨科技推出ST17H66蓝牙BLE5.2芯片,可实现蓝牙信标资产跟踪。

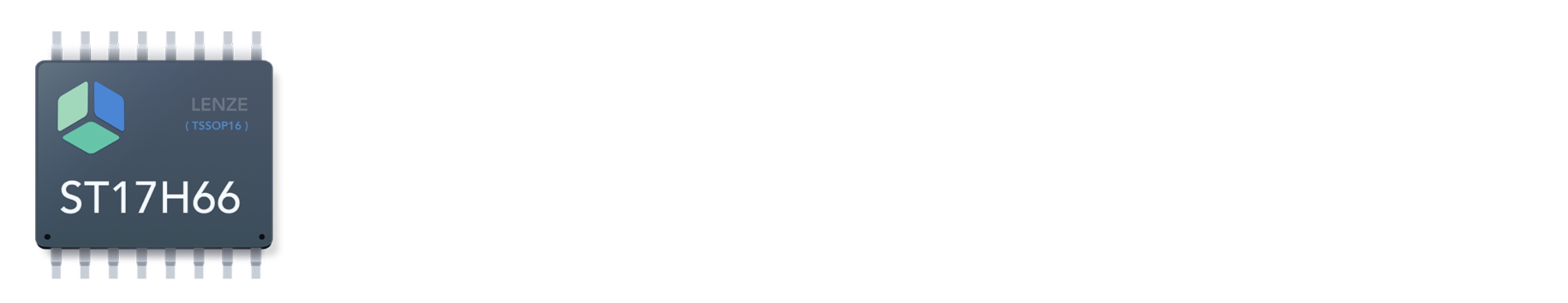

ST17H66蓝牙BLE5.2芯片

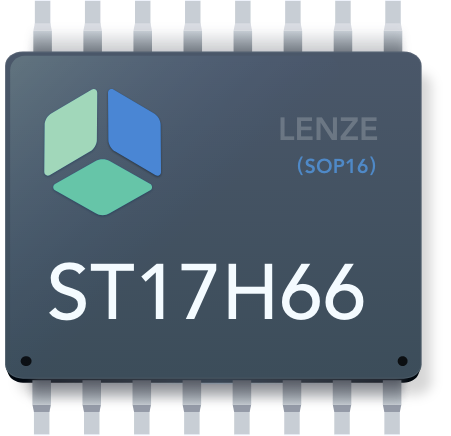

ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有256KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。


伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙

蓝牙BLE

蓝牙信标

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
