蓝牙技术|蓝牙智能芯片掀起智能LED新浪潮-亚马逊直连灯方案


随着消费者对低成本、照明光效、个性化照明、节能环保等方面的要求提升,智能照明作为最行之有效的解决方案,成为了整个行业发展的必然趋势。近年来,智能家居的需求也是不断增多,智能照明也是以智能家居做切入点,快速地占领市场。

由于传统的智能照明以WiFi模块为主,通过私有云连接到亚马逊云为架构的方案有诸多弊端:成本高、配网复杂、功耗大等。

基于这些缺陷限制了智能照明的进一步发展和用户体验。特别是智能LED还需要各种眼花缭乱云之间的对接,不但增加了成本和降低稳定性,更像是为了云、收集用户信息等和用户无关的事情,没有什么其它意义。试问为了打开一个灯泡,还需要云,甚至繁琐的配网等一通猛如虎的操作,想想就有点扯。真正意义上的智能照明是需要去掉这些毫无意义的、反人类的用法。

以前10几块的WiFi模块,i现在只需要2元多的蓝牙芯片就能完成,这为对成本极其苛刻的LED领域普及智能化提供了机会。

伦茨科技蓝牙BLE5.2灯控方案,是基于ST17H66芯片开发,应用最新低功耗蓝牙技术,让手机或其他移动终端取代各类遥控器和开关的新型应用方案。

伦茨科技的蓝牙BLE5.2灯控方案,支持一对多,多对多等控制模式,为照明企业提供“交钥匙”式解决方案,备有全面详细的参考设计,方便客户快速开发产品和面市,第一时间抢占智能照明先机。

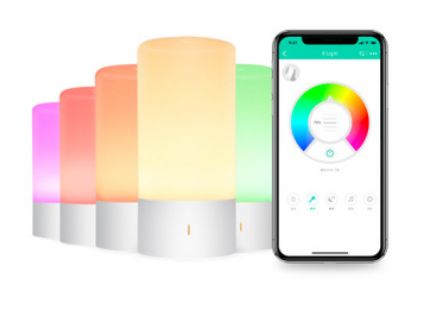

伦茨科技的蓝牙BLE 5.2 LED灯控方案是将低功耗蓝牙芯片内置于LED灯内,相比于传统的LED灯,蓝牙智能LED灯除了延续它的照明功能外,还有更炫酷的功能。

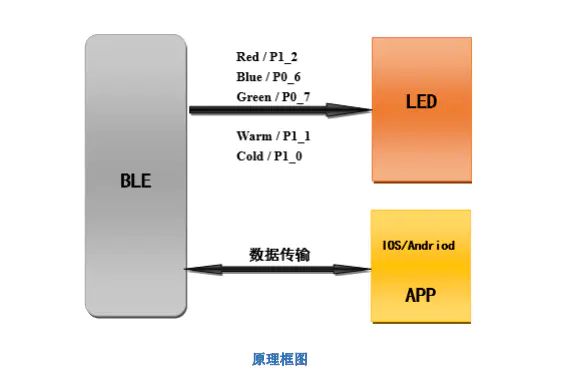

原理说明

蓝牙灯芯片主要是获取APP发送的数据命令,根据对应的命令控制PWM的输出实现LED模式变化。它也可以根据APP的需求回传有关蓝牙灯当前状态的信息。

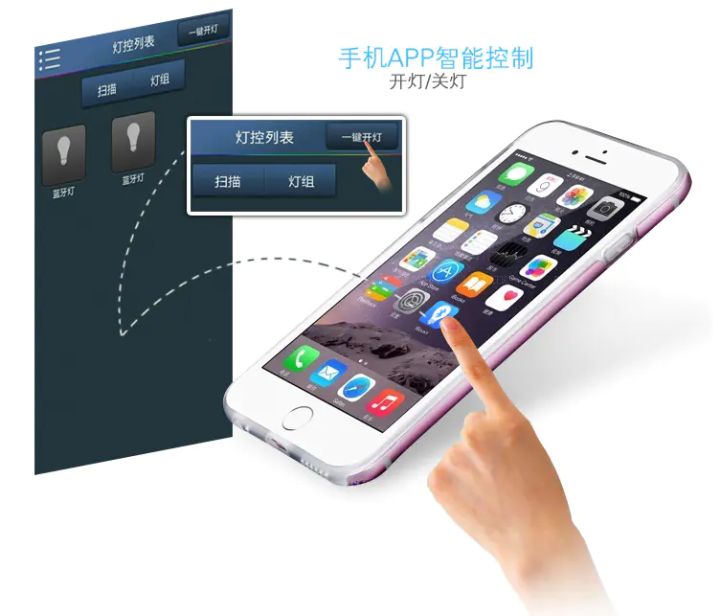

伦茨科技蓝牙灯控方案在操作时,只要保持LED灯通电,然后配合APP,即可通过智能手机随心控制LED灯,从而实现对LED灯的明暗度,色彩,开关等远程操控。

伦茨科技蓝牙智能LED灯控特色

  • 采用伦茨科技ST17H66芯片设计;
  • 支持苹果(IOS)、安卓(android)两大平台灯控app;
  • 应用广泛:支持R(红)、G(绿)、B(蓝)、W(白)CC(冷光)5路任意混色控制;
  • 功能强大:蓝牙Mesh控制,支持超过6W个蓝牙灯同时控制,支持一千六百万种颜色控制、15级亮度控制;
  • 使用方便:支持无线开关、定时开关功能,可以随心随意的控制。

应用

  • 儿童房:调节色温,亮度,有效保护视力;
  • 卧室:可以将灯光调节成自己喜欢的颜色,温馨放松,更好入眠;
  • 餐厅:智能无线调光调色灯,柔和温馨更有食欲;
  • 酒店、咖啡厅:智能灯泡动态渐变,打造五彩氛围,浪漫空间,顾客每次到来都有新的感觉。

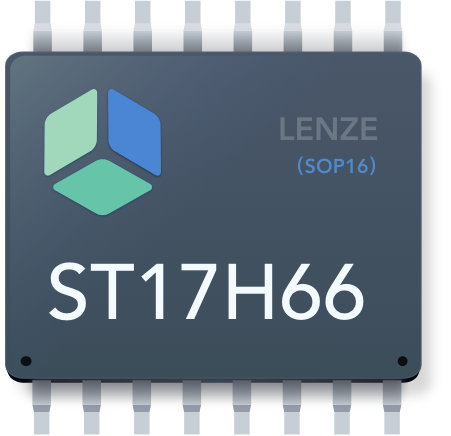

ST17H66蓝牙BLE5.2芯片参数

ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有512KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

ST17H66有10 x GPIO,-103dBm @BLE 125Kbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

应用场景:

  • 对功耗控制要求比较严格的应用,比如高档的防丢器,电子标签等。
  • 对数据传输有一定要求的客户,比如用于云台自拍的透传模块,希望蓝牙OTA更加可靠的客户。
  • 方便灵活的电子标签应用。如商品标签,资产防盗,生物追踪。

伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

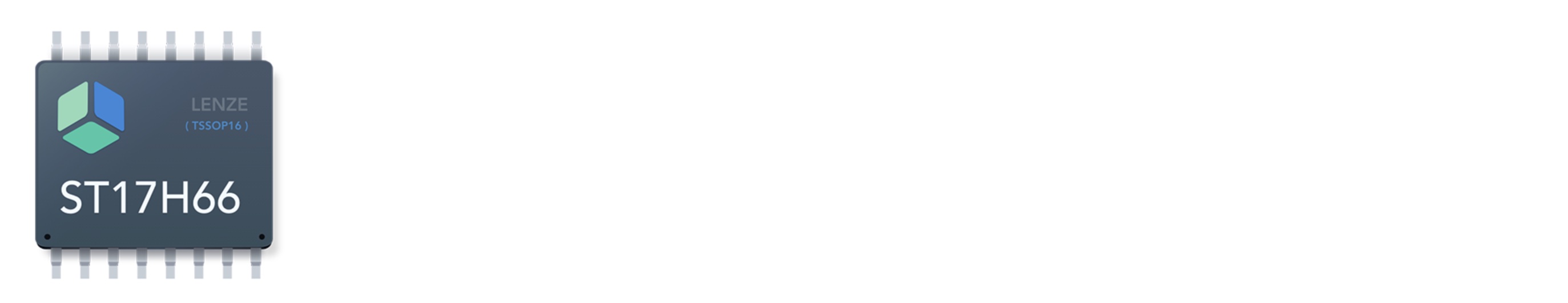

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙

亚马逊蓝牙LED方案

亚马逊LED灯方案

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
