蓝牙技术|蓝牙5.2带来了哪些变化


蓝牙5.2增加低功耗同步通道 (LE Isochronous Channels) 功能来支持LE Audio,提升这个短距离无线标准。 下面说说蓝牙5.2具体的变化。

1、 低功耗蓝牙同步通道

低功耗蓝牙同步信道功能对支持LE Audio 非常重要,因为它允许将有时间限制的数据传输到一个或多个设备以进行时间同步处理。这项技术扩展了音频应用,因为它不仅可以在单对单的连接中使用,也可以通过无连接拓扑广播到多个设备。

高级音频分发配置文件(A2DP) 是现有的蓝牙音频配置文件,它定义了如何将蓝牙用于高质量的音频应用,例如从智能手机到一组蓝牙耳机的流音乐。A2DP 的缺点是它只可以支持单一或多个点对点配对的拓扑结构,而拓扑定义了“播放源”( 例如智能手机等播放装置) 以及“接收设备”( 例如播出声音的扬声器等设备) 之间的关系。A2DP 无法确保多个接收器精确地同时播放音频流,因此难以在一系列关联的装置上实现同步播放。实际上,使用A2DP 的蓝牙音频装置仅在连接到单一个装置时才能操作。

低功耗同步通道提供了一种机制来克服这项缺点,可确保从同一来源接收数据的多个接收设备( 例如左右两边的耳塞耳机) 同时播放。数据具有一个时间限制的有效期,并在此期限结束后失效。尚未发送的过期数据将被丢弃。这些机制可以确保接收设备仅接收符合等待时间及延时规则的有效数据。

2、同步通道实现许多新应用

借助全新低功耗同步信道功能,将会实现许多新的使用方法、新的拓扑结构以及最终许多新的产品。将低功耗蓝牙用作音频的功能称为LE Audio。一个最显而易见的LE Audio 场景示例是个人音乐分享(Personal Audio Sharing)。一群朋友可以各自利用自己的蓝牙耳机同时欣赏一台智能手机上播放的音乐。这是一个私人群体分享单一音频源的示例。这种声音情境在教学和授课环境中的应用可说是五花八门,例如在大型演讲厅或工业生产线中分组的个人和团体,可以同时收听到相同的内容、相同的解说和授课内容。

类似的使用示例还有“公众辅助听力”,也就是剧场演出的对话广播,可让观众中拥有低功耗蓝牙助听器的用户都可以清晰听见。举例来说,相同的技术也可以应用在健身房中的电视,所有使用低功耗蓝牙耳机或耳塞的参与者都可以藉此收听电视音频内容。同样地,当在机场以多国语言广播紧急航班消息时,飞机上的乘客可以将耳机连接到航班信息系统,指定喜好的语言,并以该语言收听航班消息。

3、增强属性协议

蓝牙5.2 引入了增强属性协议(EATT),这是通用属性协议(GATT) 的升级版本。EATT 的主要优势是可以支持并发的事件操作,允许来自不同应用程序与ATT 相关的数据封包进行逻辑链路控制和适配协议(L2CAP) 数据封包交错放置,并允许在连接过程中改变ATT 最大传输单元(MTU) 的大小。若一个装置上同时有多个应用程序使用低功耗蓝牙堆栈,它们或会暂时互相阻挡,而EATT 这些改进可以减少这些情况,从而减少一个或多个应用程序的点对点延迟,并且改善响应性能,提供更好的用户体验。与原始ATT 相比,增强版的EATT 具有安全性的优势,因为它只能用于加密连接。

为了支持EATT,修订后的核心规范定义了新的L2CAP 模式。新模式称为L2CAP 基于信用的流量控制增强模式(Enhanced Credit Based Flow Control Mode),顾名思义,此模式提供流量控制,因此允许应用将协议视为可靠的。

4、低功耗功率控制功能

蓝牙5.2 第三个添加的重要功能是LE PowerControl。这项功能使得设备可以动态优化通讯时使用的传输功率以延长电池使用寿命。低功耗蓝牙接收器现在可以监控发射设备上的信号强度,并请求更改发射功率,通常是为了平衡信号质量和功率。这是一项重要的附加功能,因为特别高强度的信号可能会使得接收设备变得饱和而导致通讯失败;反之,当信号强度太低时,接收设备的错误率会增加,从而影响传输并最终导致传输失败。

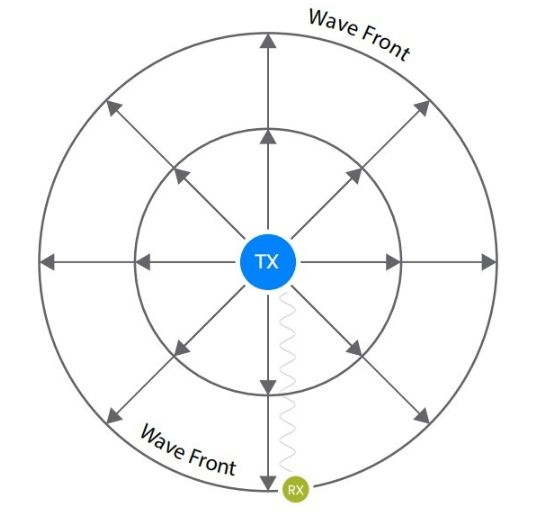

LE Power Control 功能允许蓝牙控制器藉由使用“区域”的概念来监控路径损耗的变化,并将其报告给蓝牙主机。最后,这项功能还可让环境中其他使用2.4GHz 频率范围的无线设备改善共存。

蓝牙5.2的具体应用场景

  1. 私人音频分享:比如你有一首非常喜欢的音乐想要分享给周围的人,不用再通过某易云分享链接,而是通过手机直接播放音乐,让周围的人连接到你的分享频道即可。

  2. 公共外放设备的音频接收:比如在健身房中会有不同的健身项目在不同的屏幕上播放,相互之间的声音必定存在干扰,此时将不同的音频分为不同的分组,通过接入到对应分组中就可以接收相应的音频,减小噪声干扰。到时候给跳广场舞的大妈一人配一个LE Audio蓝牙耳机,想想就觉得世界清静不少。

  3. 辅助接收:在候机厅候车厅中的航班列车信息都是大喇叭模式播放,对于某些听力障碍人士、或者环境嘈杂的时候都不易听清内容,若将航班列车信息通过LE Audio设备播出,乘客通过蓝牙耳机或者对应的手机APP接收,则可以大大的节省时间和精力。

  4. 多语言的实时翻译:在人员语言复杂的环境中,通过将蓝牙设备接入到对应的语言翻译频道中来接收翻译信息。

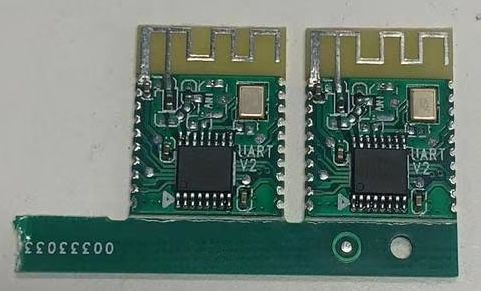

ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有512KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

ST17H66有10 x GPIO,-103dBm @BLE 125Kbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

应用场景:

·对功耗控制要求比较严格的应用,比如高档的防丢器,电子标签等。
·对数据传输有一定要求的客户,比如用于云台自拍的透传模块,希望蓝牙OTA更加可靠的客户。
·方便灵活的电子标签应用。如商品标签,资产防盗,生物追踪。


伦茨科技拥有自主研发数传应用芯片BLE 5.0和高速传输芯片BLE 5.2并具有全球知识产权 ,针对企业用户和个人消费者,提供智能音频类全套量产产品的解决方案,配套全方位APP软件平台定制开发。随着物联网基础设施逐渐布局,伦茨科技已在共享经济、人脸识别,美颜/美妆,直播云台、智慧医疗、个人洗护,人机交互等多个领域独具优势。

最新推出的ST17H66蓝牙BLE5.2芯片,支持蓝牙Mesh,支持一对多,多对多等控制模式,为企业提供“交钥匙”式解决方案,备有全面详细的参考设计,方便客户快速开发产品和面市,第一时间抢占物联网先机。

BLE5.2 ST17H66蓝牙芯片特征


蓝牙5.2

低功耗蓝牙

蓝牙音频

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
